熱交換器是各個行業中使用的重要設備，用於在流體之間傳遞熱量，同時保持流體分離。 了解它們的工作原理和應用對於理解它們在熱管理中的重要性至關重要。 在本博客中，我們將探討熱交換器的基礎知識、它們的工作原理及其廣泛的應用。

什麼是熱交換器？

熱交換器是一種設計用於在兩種或多種流體之間傳遞熱能而不混合它們的裝置。 流體可以是液體或氣體。 熱交換器有助於將熱量從熱流體傳遞到冷流體。 這種傳輸可用於加熱、冷卻或兩者兼而有之。

熱交換器的構成：

1. 主體結構： 熱交換器的主體通常由一個外殼或框架構成，這個外殼內部包含了用於流動的管道或板片。
2. 熱交換表面： 這是熱交換器中用於實現熱能傳遞的部分。熱交換表面可以是金屬管道、板片、或者其他形狀的結構，它們的設計和排列方式影響著熱傳遞的效率。
3. 流體通道： 熱交換器中有兩種不同的流體，一種是用於加熱或冷卻的熱源流體，另一種是被加熱或冷卻的目標流體。這兩種流體各自在熱交換器中有自己的通道，它們通過這些通道在熱交換表面附近流動。
4. 冷卻或加熱媒體： 熱交換器的操作通常需要一種冷卻或加熱媒體，例如水、冷凍劑、蒸汽等。這些媒體在熱交換器的內部流動，通過與目標流體接觸，傳遞熱能。
5. 支撐和密封組件： 熱交換器中還包括用於支撐和固定熱交換表面的支撐組件，以及用於防止流體洩漏的密封組件。

熱交換器的具體構成形式可能因其應用領域和設計需求而異，但基本上，以上所述的結構部分是熱交換器的主要組成部分。这些組件的適當設計和運作，確保了熱交換器的高效率和穩定性。

熱交換器的效率指標：

1. 熱效率（η）： 熱效率是指熱交換器實際傳遞的熱量與理論上可以傳遞的最大熱量之間的比率。通常以百分比表示。較高的熱效率表示熱交換器更有效地傳遞熱量。
2. 整體傳熱係數（U值）： 整體傳熱係數是熱交換器的熱傳導性能指標，它考慮了流體流動、材料特性和設計結構的影響。U值的單位是瓦特每平方米-度（W/m²·°C）。較高的U值表示更好的熱傳導性能。
3. 熱阻（R值）： 熱阻是指熱交換器內部材料對熱傳遞的阻力。較低的熱阻表示更好的熱傳遞性能。熱阻的倒數是熱傳導（傳熱）係數。
4. 效能： 效能是指熱交換器在特定操作條件下實際實現的效能，通常以百分比表示。較高的效能表示熱交換器能夠更有效地執行其設計功能。
5. 壓降： 壓降是流體在熱交換器內部流動時的壓力損失。較低的壓降意味著流體可以更輕鬆地流過熱交換器，從而減少了能源消耗。
6. 熱交換效率（NTU）： 正規化熱交換效率（NTU）是一個無維數參數，用於衡量熱交換器的性能。它與流體的熱容量比、流體的流速和熱交換表面積等參數有關。

熱交換器的工作原理：

熱交換器的工作原理是通過傳導進行傳熱。 過程流體（熱流體）流過一組管道或通道。 冷卻流體，即冷流體，流經另一組管道或通道。 當流體接觸時，熱量從過程流體傳遞到冷卻流體，而不會混合它們。

根據結構形式和傳熱方式，熱交換器可分為以下類型：

1、殼管式熱交換器：

這種類型由一個外殼（一個大的外容器）和里面的一束管子組成。 一種流體通過管循環。 這稱為管側。

另一種流體流過管子並進入殼體。 這是外殼端。 熱量通過管壁傳遞，從而實現兩種流體之間的有效熱交換。 殼管式熱交換器用途廣泛，用途廣泛，可以處理高壓和高溫應用。

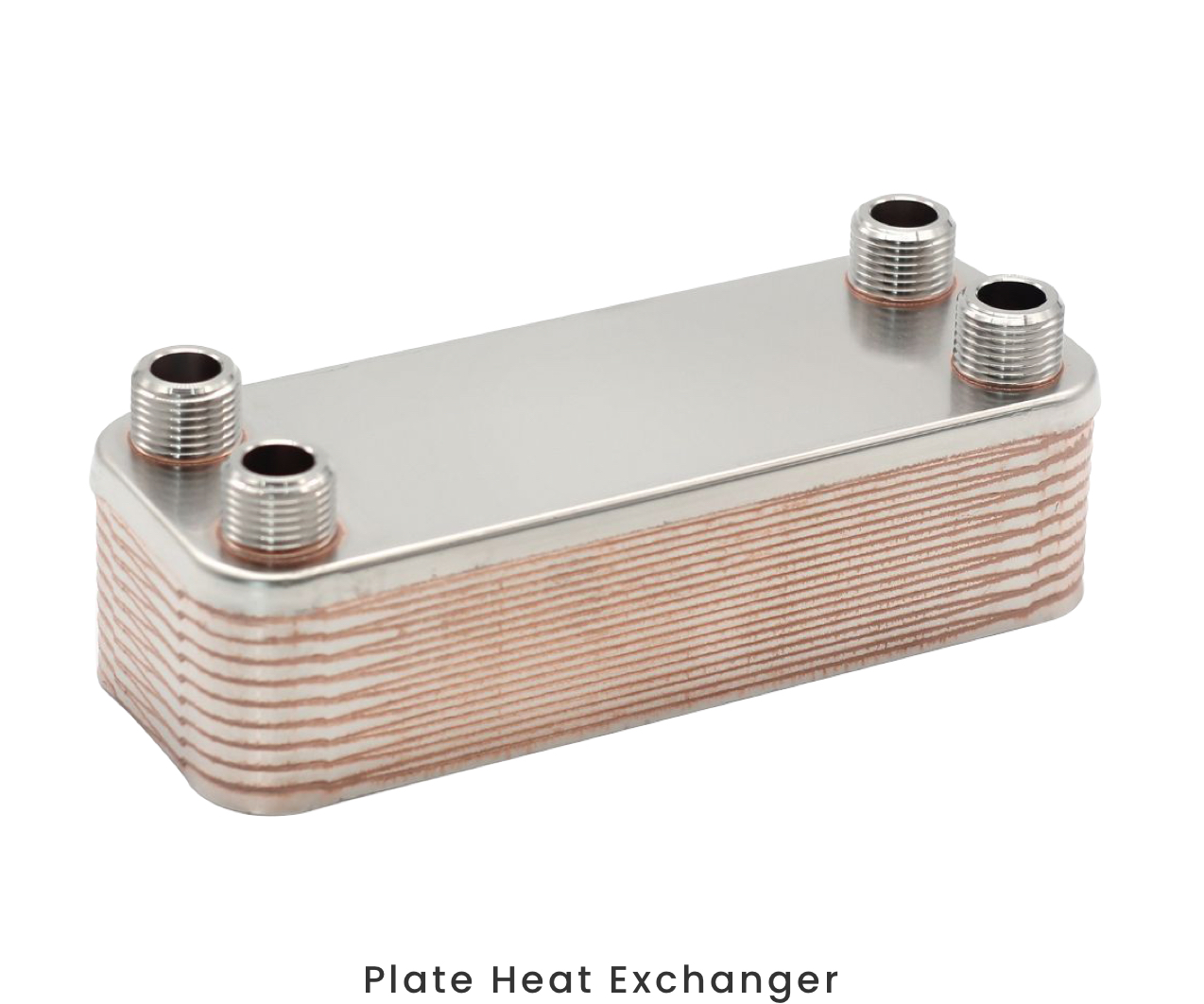

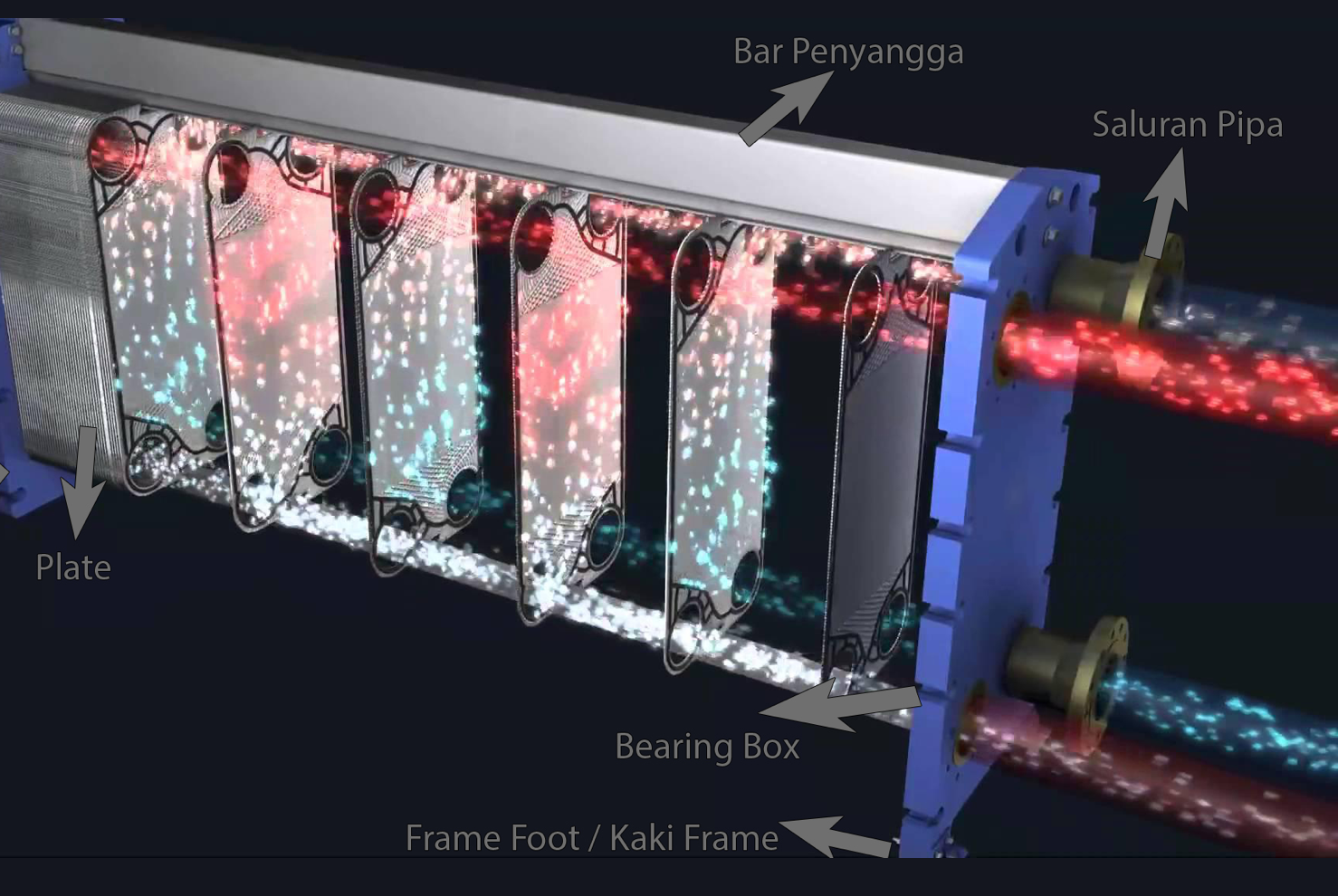

2、板式熱交換器：

板式熱交換器使用一系列帶有交替冷熱流體通道的板。 這些板為流體之間的熱傳遞創造了很大的表面積。 熱流體和冷流體在不同的通道中流動，薄板有助於有效的熱交換。 板式熱交換器結構緊湊，傳熱效率高，適用於低粘度流體的應用。

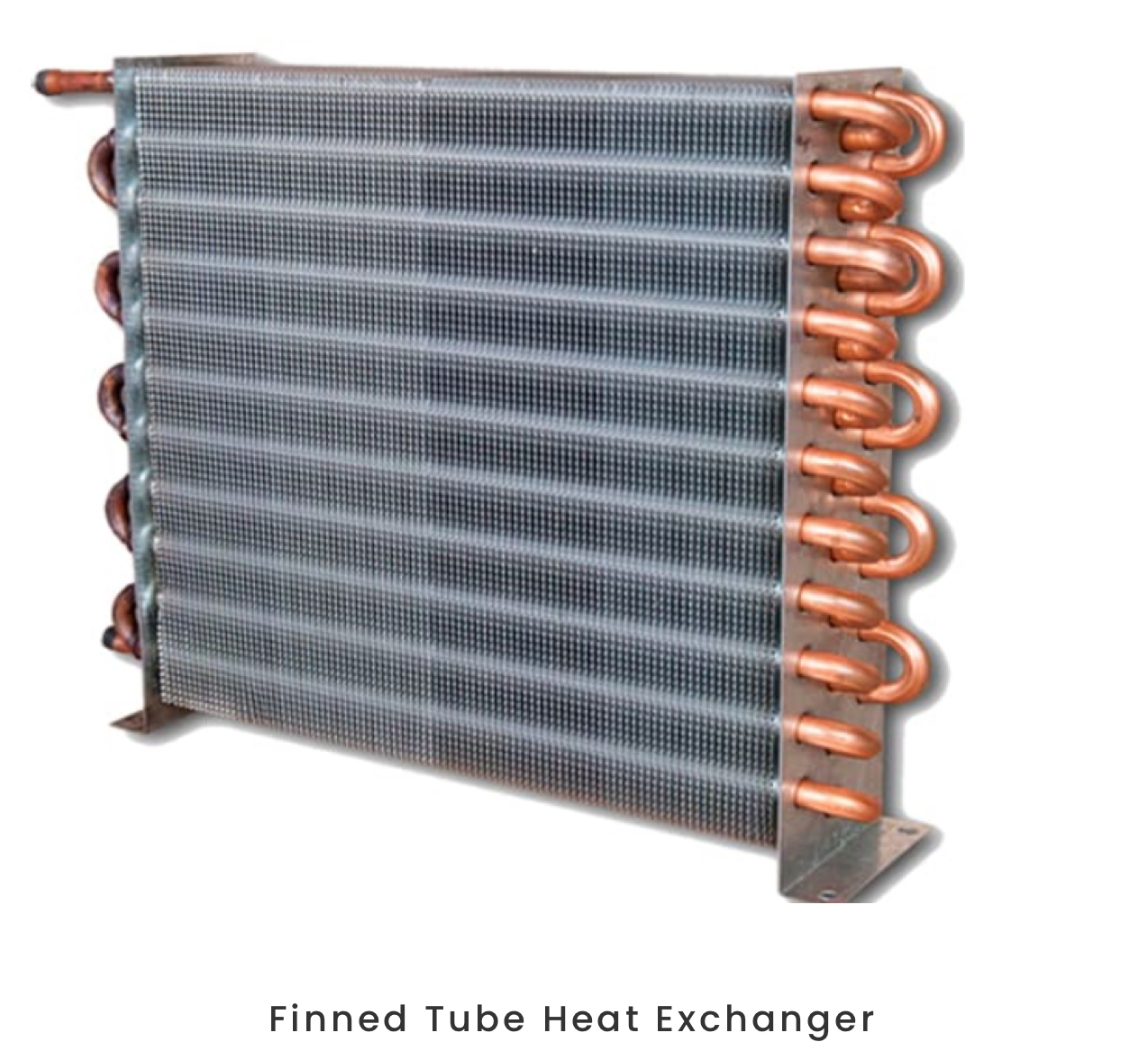

3、翅片管熱交換器：

在翅片管熱交換器中，延伸表面（翅片）連接到管的外表面。 翅片增加了傳熱面積，提高了熱交換效率。 當一種流體的傳熱係數明顯高於另一種流體時，通常使用這種類型。 翅片管熱交換器通常用於空氣冷卻應用。

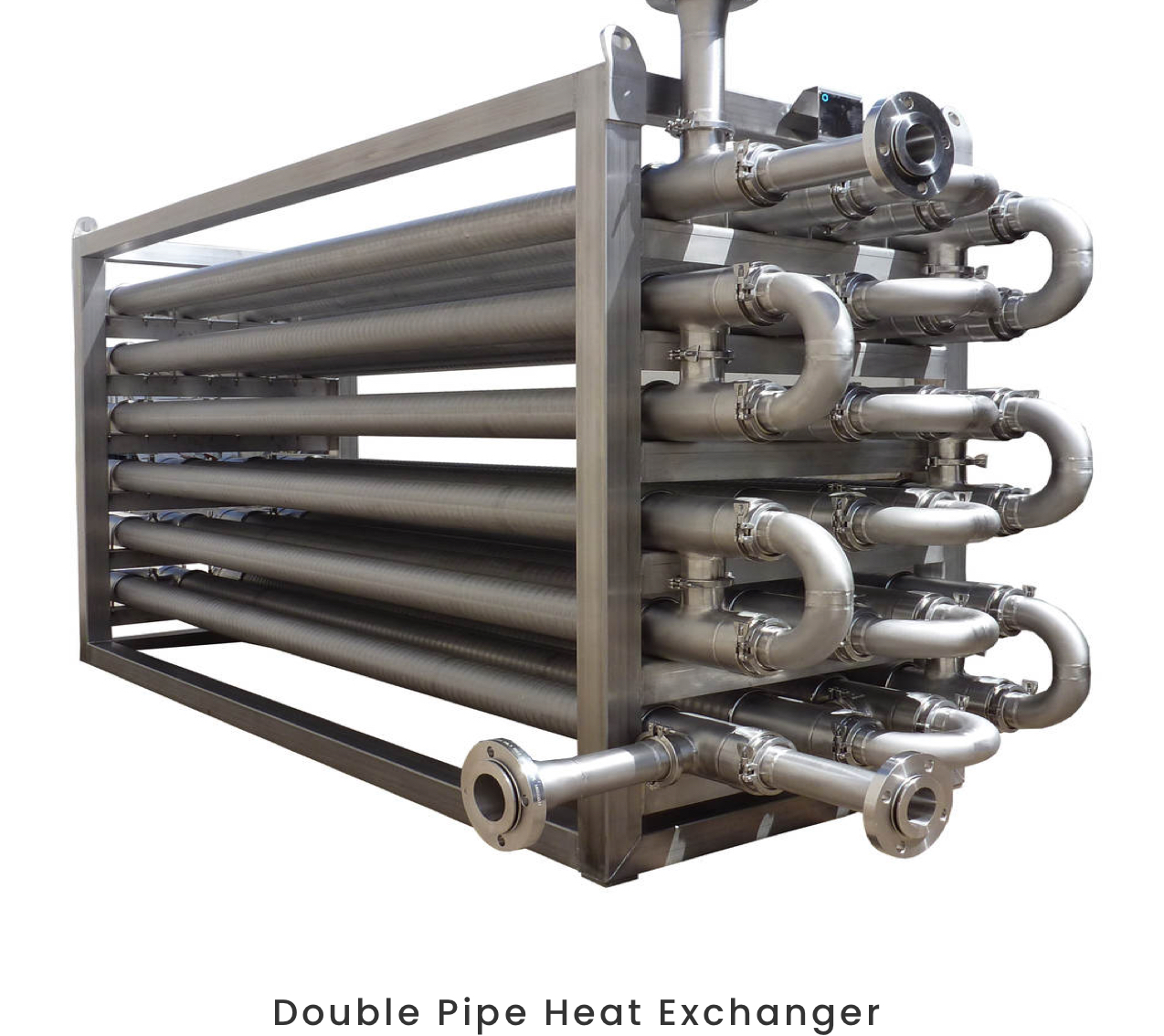

4、雙管熱交換器：

顧名思義，雙管熱交換器由兩根管子組成，一根管子在另一根管子裡面。 熱流體和冷流體分別流經內管和外管。 這種設計可實現簡單而緊湊的熱交換器，適用於低壓和低溫應用。 當空間有限或處理腐蝕性流體時，通常使用雙管熱交換器。

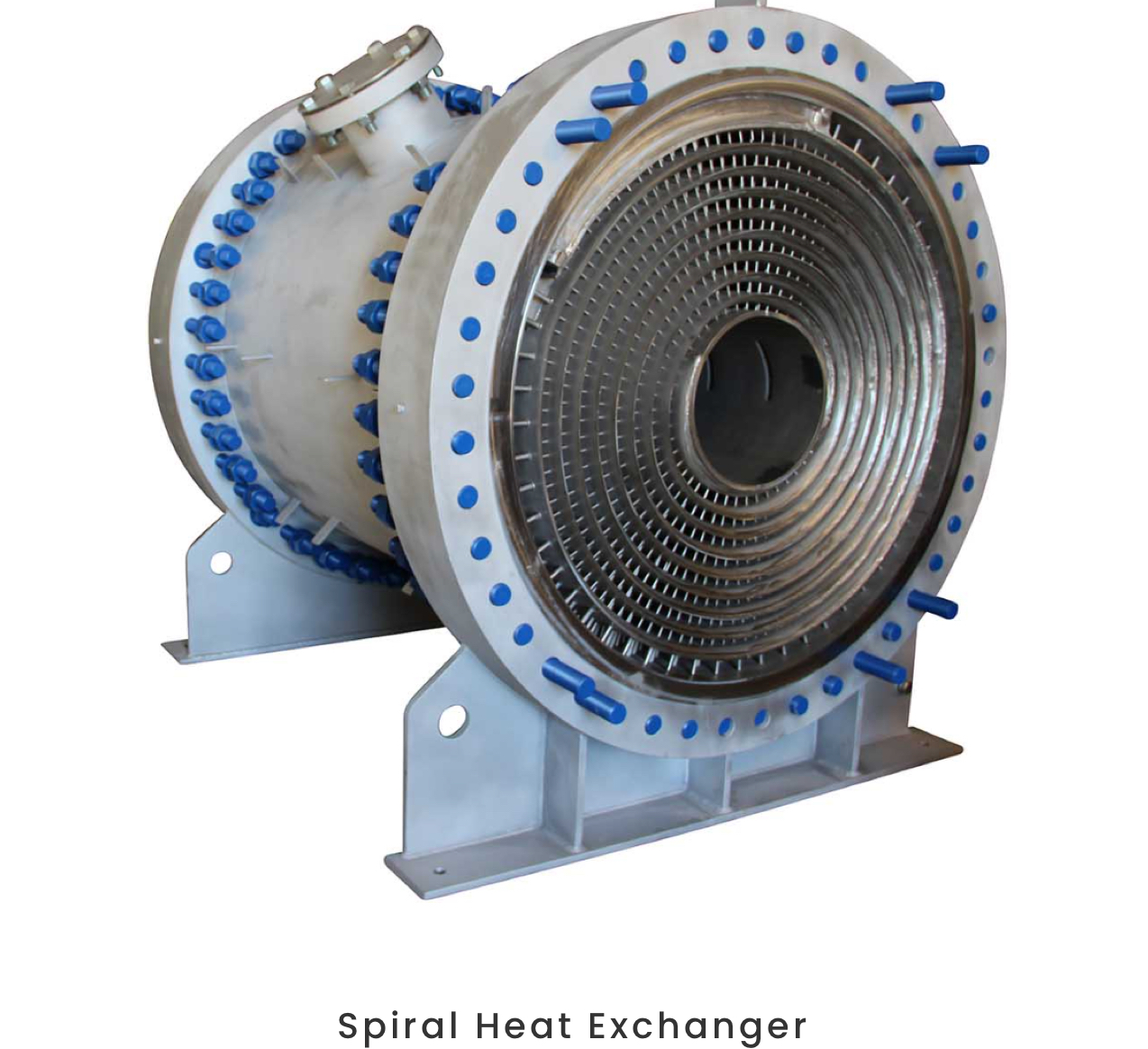

5、螺旋式熱交換器：

螺旋熱交換器有兩個螺旋通道，一個在另一個內，形成逆流佈置。 熱流體和冷流體以相反方向流動，提供高效的熱傳遞。 螺旋式熱交換器設計緊湊，傳熱效率高。 它們適用於涉及粘性流體或具有高結垢傾向的應用。

基於流動配置的熱交換器類型：

根據其流動配置，熱交換器可分為三種主要類型：

1. 並流熱交換器：在此配置中，過程流體和冷卻流體均沿相同方向流動。 它們從一端進入交換器並從另一端退出。 這種設計允許有效的熱傳遞，但可能導致出口處流體之間的溫差較小。

2. 逆流熱交換器：在逆流佈置中，過程流體和冷卻流體以相反方向流動。 這種設置最大限度地提高了流體之間的溫差，從而實現更有效的傳熱過程。

3. 錯流熱交換器：錯流熱交換器的特點是流體流彼此垂直流動。 一種流體穿過管子，而另一種流體流過管子表面。 這種設計經常用於大面積的傳熱。 例子包括空調系統和散熱器裝置。

熱交換器的應用：

熱交換器廣泛應用於各種行業和流程。 以下是一些值得注意的例子：

1、暖通空調系統：

熱交換器是供暖、通風和空調 (HVAC) 系統的組成部分。 它們促進空氣和流體（例如水或製冷劑）之間的有效熱傳遞。 這使得室內空間能夠有效加熱或冷卻。

2、發電：

熱交換器廣泛應用於發電廠。 它們提取並傳遞煤炭、天然氣等燃料燃燒或通過核反應產生的熱量。 熱交換器在鍋爐、冷凝器和蒸汽發生器等系統中至關重要。

3、汽車行業：

汽車行業依靠熱交換器來維持車輛的最佳工作溫度。 車輛中熱交換器的例子包括散熱器和油冷卻器。 發動機和其他部件需要保持在適當的溫度才能平穩運行。

4、化學過程：

熱交換器在化學加工廠中發揮著至關重要的作用。 它們促進反應各個階段的熱傳遞，例如蒸餾、蒸發和冷凝。

5、製冷空調：

熱交換器用於製冷和空調系統。 它們在製冷劑和環境空氣之間傳遞熱量，從而產生冷卻效果。

結論：

熱交換器是多功能設備，可實現流體之間的高效傳熱，使其成為眾多行業的重要組成部分。 它們的加熱、冷卻和控制溫度的能力對能源效率、過程優化和系統性能有重大影響。

它有助於降低能源成本並提高系統性能。 它還優化流程並提高整體系統性能。

我們可以了解換熱器的原理和應用。 這有助於我們認識到它們在熱管理中的重要性。

PULITE Co., Ltd. 致力於提供卓越的熱交換器。 我們還提供定制解決方案，以滿足不同行業的個性化需求。 欲了解更多信息，請隨時聯繫我們：pulite@m168.com.tw。
