TXM型 自吸式磁力驅動泵浦
  • 產品說明
  • 規格
  • 特點
  • 詢價

泵浦(Pump)是一種用來輸送液體、氣體或其他流體的機械設備,以實現流體在管道系統中的運動、壓力增加或轉移。泵浦的工作原理是通過機械能、電能或其他能源,將流體從低壓區域抽取或推送到高壓區域,從而實現流體的輸送。

一、常見類型的泵浦:

1、離心泵浦(Centrifugal Pump):這是最常見的泵浦類型之一。它通過旋轉的葉輪產生離心力,將流體從中心抽吸並向外部放出。離心泵適用於處理大量的流體,如水、石油和化學品。

根據離心泵浦的結構和設計特點,可以分為多種類型:

· 立式多段離心泵浦:這種泵浦的主要特點是其軸線是垂直的,並且具有多級或多級別的設計。這種泵通常用於需要高壓升力的應用,如供水系統、消防系統和高層建築的供水。

· 臥式多段離心泵浦:這種泵浦的軸線是水平的,同樣具有多級或多級別的結構。它們通常用於需要較高壓力的應用,如工業過程、石油和天然氣產業。

· 單級離心泵浦:這種泵只有一個級別,用於較低壓力和流量的應用,如家庭供水、小型冷卻系統等。

· 自吸離心泵浦:這種泵具有自吸能力,可以將液體吸入泵體,而無需外部引水。它們常用於需要自動吸水的應用,如灌溉、污水處理等。

· 低脈動離心泵浦:這種泵設計用於產生較少脈動的流體流動,通常應用於需要穩定流量的精密系統,如實驗室設備或分析儀器。

2、容積泵浦(Positive Displacement Pump):這種類型的泵浦通過改變一定容積的空間來傳遞流體,而不是依靠離心力。容積泵分為往復式和回轉式兩種,可以精確地控制流量和壓力。著名的容積泵類型包括柱塞泵和齒輪泵。

3、螺旋泵浦(Screw Pump):螺旋泵浦通過旋轉的螺旋將流體從進口抽取到出口,適用於黏稠流體和高壓應用。

4、真空泵浦(Vacuum Pump):真空泵浦用於排除封閉系統中的氣體,創造負壓環境。它在科學、工業和製造領域中被廣泛使用。

5、沉水泵浦(Submersible Pump):沉水泵浦位於液體中,通過電動馬達將流體抽吸到地面或更高的位置。它常用於排水、取水和工業應用。

6、氣動泵浦(Pneumatic Pump):氣動泵浦利用壓縮空氣的力量來傳送流體。這種類型的泵浦通常用於易燃、易爆或有腐蝕性的介質。

不同類型的泵浦適用於不同的應用領域,包括工業、農業、建築、供水、排水、化工、食品加工等。每種類型的泵浦都有其特定的工作原理和適用範圍,選擇適當的泵浦對於實現特定的流體處理需求非常重要。

二、技術指標:

1、流量(Flow Rate):流量是指單位時間內通過泵浦的流體體積。通常以升/秒(L/s)或立方米/小時(m³/h)來表示。

流量(Q)計算公式:
對於圓管:Q = π * r² * v
對於矩形管道:Q = w * h * v
其中,Q 表示流量,r 表示管道半徑,w 和 h 表示矩形管道的寬度和高度,v 表示流體的速度。

2、揚程(Head):揚程是指流體被泵浦抽送或推送的高度差。它表示泵浦能夠克服流體的重力和摩擦,將流體從低處輸送到高處。通常以米(m)表示。

揚程(H)計算公式:
H = h + ΔP / (ρ * g)
其中,H 表示總揚程,h 表示高度差,ΔP 表示壓力差,ρ 表示流體密度,g 表示重力加速度。

3、功率(Power):功率表示泵浦傳遞能量的速率,通常以千瓦(kW)或馬力(hp)表示。高功率通常意味著泵浦能夠處理更大流量和更高揚程。

功率(P)計算公式:
P = (Q * H * ρ * g) / η
其中,P 表示功率,Q 表示流量,H 表示揚程,ρ 表示流體密度,g 表示重力加速度,η 表示泵浦效率。

軸功率(Pshaft)計算公式:
Pshaft = P / motor_efficiency
其中,Pshaft 表示軸功率,P 表示總功率,motor_efficiency 表示電機效率。

4、效率(Efficiency):泵浦的效率表示實際傳遞給流體的功率與所提供的輸入功率之間的比率。高效率的泵浦能夠更有效地將能源轉化為流體動能,減少能源浪費。

5、淨正吸程(Net Positive Suction Head, NPSH):NPSH 是指在泵浦進口處流體的壓力能夠保持在一定範圍內,以確保避免液體汽化和氣蝕。NPSH 值通常以米(m)表示。

淨正吸程(NPSH)計算公式:
NPSH = h – (Pvap / (ρ * g))
其中,NPSH 表示淨正吸程,h 表示靜態吸程,Pvap 表示液體蒸汽壓,ρ 表示流體密度,g 表示重力加速度。

6、最大工作壓力(Maximum Working Pressure):指泵浦能夠承受的最大壓力。這對於適應不同應用中的壓力要求非常重要。

7、材料和耐蝕性(Materials and Corrosion Resistance):泵浦的構造材料對於處理不同類型的流體以及耐受化學腐蝕非常重要。

8、溫度範圍(Temperature Range):指泵浦可以在的溫度範圍內正常工作。某些流體需要在特定的溫度下處理,所以這一指標非常關鍵。

9、噪音和振動水平(Noise and Vibration Levels):泵浦的噪音和振動對於工作環境和操作者的舒適性至關重要。

10、維護和維修(Maintenance and Repair):泵浦的易維護性和可維修性對於降低運營成本和停機時間非常重要。

這些技術指標可以幫助您選擇適合特定應用的泵浦,並確保其能夠在所需的工作條件下高效、可靠地運行。不同的應用可能對這些指標有不同的要求,因此在選擇泵浦時,應根據實際需求進行綜合考慮。

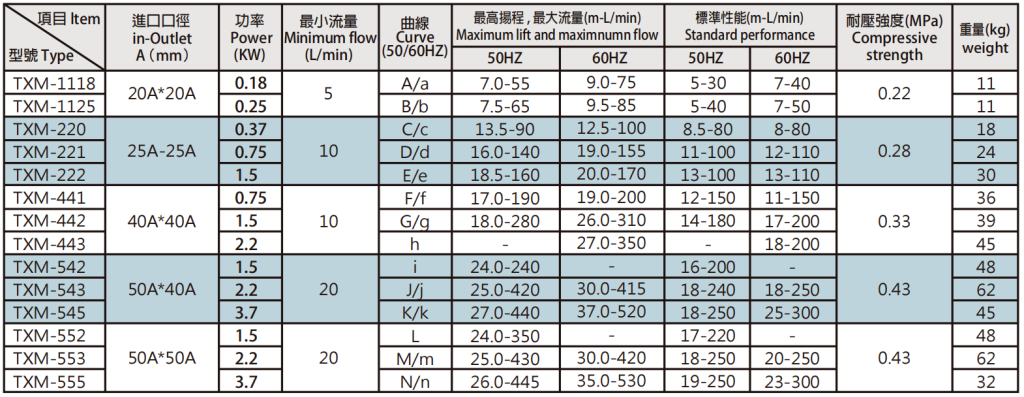

自吸式磁力驅動泵浦 TXM 1/4HP-5HP

1) 可空轉使用, 絕不因空轉而損壞。
2) 泵浦所有接液部分, 均採用耐腐蝕之FRPP、CFRPP、PVDF材質,視輸 送的化學藥液而定。
3) 輕巧的外型及安裝板的設計最適合槽內使用, 且配管及保養均很方便。
4) 軸封設計, 可防止化學氣體損壞馬達軸承, 而游離之化學氣體經由支撐板上的氣孔順利排出。
5) 閉式葉輪, 其安裝與轉向無關。
6) 泵軸外裝有保護軸套。
7) 加強型軸承, 可抵抗軸向和輕向應力。
8) 雙層防腐蝕噴塗。
